合成抵抗値でポットの抵抗値を変える

Potの話その２です。

二つの同じ抵抗を並列につなぐと抵抗値は半分になる、このことを合成抵抗値というそうです。何の話かというと74年製のテレキャスターカスタムのオリジナルの1MΩPotをパーツ交換なしで250KΩにしたいというお話です。

先日断線したリアピックアップをフロントのWide Range Humbuckerに出力を合わせてJunToneさんでRewindしてもらいました。そこで指摘されたPotの抵抗値、音がキンキンするのは1MΩのせいですよと、前にも書いたようにフロントのWRHは1MΩとの組み合わせでちょーどいいんですが、リアのシングルのPotは250KΩがいいですよね。

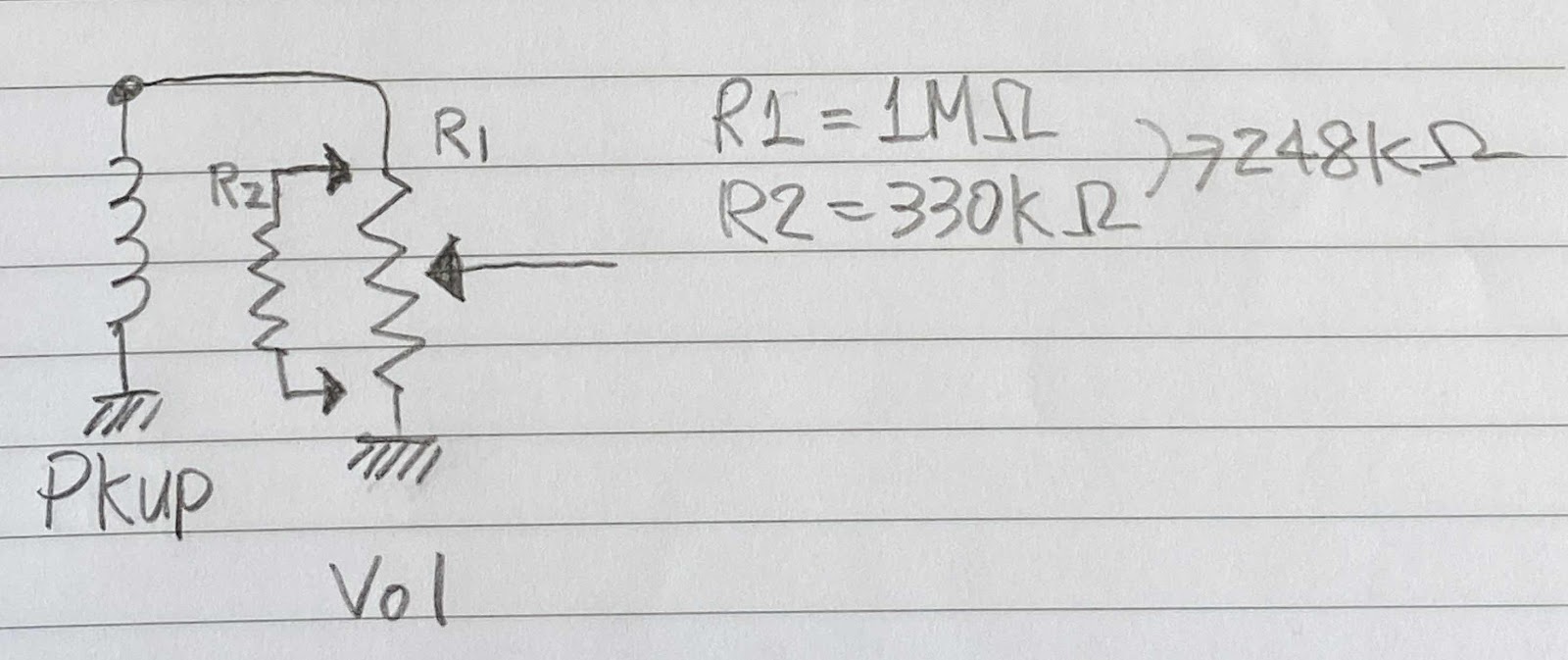

やっぱりオリジナルのパーツ交換はしたくないのでどうにかならないかなと思ってネットサーフで見つけました。1MΩPotの1番と3番に1MΩの抵抗を繋げば500KΩになるんですって、でもせっかくだから250KΩにしたい。計算式はR1ｘR2/R1＋R2だったので、これに当てはめると1MΩPotに330KΩの抵抗を足すとPotの数値は248KΩになります。これが一番250KΩに近い。単純にPotの1番と3番に330KΩを半田するだけなのでとても簡単です。

出音もいい感じに落ち着き扱いやすくなりました。これはちょー簡単！お試しあれ。
