テレキャスターのハイパスコンデンサとLes Paulの50s Wiring

テレキャスター独特のあの音はやっぱりセラミックコンデンサが良い気がします。

セラミックのほうが傾向として高域が暴れるという感じがしますからね。リアはかみつくようなバイト感とフロントは甘さと高域のハーモニーっていうのかな？これは当然シングルの話ですが、気持ちいい音ですよね。

そしてハイパスコンデンサ。ボリュームポットの裏から見て3番と2番の足に付いている0.001ufのコンデンサです。これが付いているとボリュームを少し絞ったときに音の高域がリークして音がこもらずにシャラシャラになりますね。まさにテレキャスターな音です。

皆さんどうしていますハイパスコンデンサ？

当然好みですが自分はハイパスを外しています。でも外すとボリュームを絞ったときに音がこもってしまします。

６０年代後半からサーキットの見直しに伴い採用されたようですが結構ハイパス付きのテレキャスターは多いと思います。

自分はあまりボリュームを使わないので気にならなかったんだけど、以前ボリュームを絞っても音がこもらないレスポールを持ってたんです。後にわかったんですが、これが有名なLes Paulの”50s Wiring“でした。

当然ながらこれはテレキャスターなどの一般的なトーン回路にも有効。

配線方法はとても簡単でボリュームポットの3番に繋がっているトーン回路を2番に繋ぎなおすだけです。

一般的なギブソン系の回路、トーン配線を赤丸から青丸に移すだけ

テレキャスターの回路でも考え方は同じ

3番にトーン回路が繋がっているとピックアップの信号がボリュームポットに入る前にトーン回路が繋がっているので影響が出るようです。ですが信号出口の2番にトーン回路を繋げると、ボリュームで絞った信号に対してトーン回路が効くようになるというわけです。

これは絞ってなくてもトーン回路が音に影響する証拠にもなりますね。

単純にこれだけで自然なボリューム操作が可能になります。フルボリューム時の出音にも多少影響があると思われるので音のニュアンスが少し変わる可能性があります。

作業的には非常に簡単なので興味がある人はお試しあれ！

BOSS BD-2 Mod

最近面白かった改造の一つにこのBD-2があります。発売当初すぐに手に入れたのですがどうしても気に入らなかったので手放したのを覚えています。でもたまたま目にしたMod記事で興味がわいてしまいました。これもまたかなりいい結果になったのでまとめてみたいと思います。

もとになっているのはウェブにもよく出てるKeeley氏のBlogで公開したとされる文章です。勿論実際のKeeley Mod物の一部だけの公開のようですが、十分効果があると思います。

簡単に書くと以下の通り。

ダイオードの交換、電解コンデンサの交換、入力及びトーンコンデンサの交換、ファットモードスイッチの増設、セラミックコンデンサーをシルバーマイカに交換。

それにBrian Wampler氏の記事にあったエフェクト時の低音補正の抵抗交換を足してみました。

それでは以下が詳細。

<ダイオードの交換>

まずは歪の質に関係するダイオードの交換です。D3の1SS133を1N4002に変更。倍音を増やし、よりチューブ的なニュアンスになるそうです。

D3

続いてD7,D8,D9,D10で構成されているクリップ回路を非対称にします。D7,D8もしくはD9,D10のペアを外して一つの1N4001と差し替えます。これで１：２の非対称クリッピングになり、より多くの倍音ディストーションが出るそうです。

D7とD8をまたいで取り付ける

＜電解コンデンサの交換＞

C1,C6,C7,C12,C13,C15の電解コンデンサを10ufの無極性（Muse）電解コンデンサに交換する。Museの方が音響特性に優れているそうで、出音に関係するところだけ交換します。

＜入力コンデンサの交換＞

C14を0.047ufから0.1ufに交換して周波数レンジを広げることによりバイパス音の音痩せを解消します。この変更はエフェクト音には関係ないようです。

C14

＜トーンコンデンサを交換、ファットモードスイッチの増設＞

C100を0.018ufから0.033ufに交換して低域が出るようにする。この0.033ufにパラレルで0.068ufが繋がるようにミニスイッチを増設します。これにより0.033＋0.068＝0.101ufとなりより低域が出るようになります。

上の丸がC100とC101、下の丸が増設したファットスイッチ

＜セラミックコンデンサをシルバーマイカに交換＞

C20,C21,C23,C25,C26の安いセラミックコンデンサをシルバーマイカに交換します。値は変えないので、大きな変化は有りませんが、音質は向上するようです。安いセラミックコンデンサは傾向として高音域が暴れる傾向にあるようで、これがKeeley Modの音の良さだ！なんて書いてあります。ノイズが減少し耳障りさが消えてスムースなサウンドになるとか。

とここまでが一般的なKeeley Modです。内容はとても簡単なのですぐにMod出来ます。確かにかなり音は変わりますし使える音になります。

でもゲインを上げていくとFuzzのように低域がつぶれだします。この現象を解消する確信をついたWampler氏の記事見つけました。なるほど！そういうことだったのかーということで早速抵抗の定数変更。

簡単に説明するとBD-2の回路内に伝統的なFenderアンプのトーン回路が組み込まれていて、その抵抗値から考えるとTreble0,Middle10, Bass10になってるんです。どういうことかというと、このトーン回路のおおよそのフラットはTreble0,Middle10, Bass０なんです。つまりTrebleは０でフラット、Middleは１０でフラット、Bassは１０でマックス。EQで表現すると低域だけがブーストされていることなります。これじゃー低域が潰れるのも無理は有りません。これを見つけたWampler氏はすごいですね。というわけでこれを解消するためにR50の1MΩを100Ωに交換します。これでBassをゼロに絞った状態に限りなく近い値になりBassもめでたくフラットになります。もしBassが削れ過ぎてるようであれば数値を大きくしていけばBassが出てきます。実験だと大体1KΩぐらいからボトムが出てくるような感じがしたので。自分は100Ωだと物足りないので10KΩのトリムポットに変えてボトムを好みに調整してみました。

結果はばっちりでゲインを上げてもFuzzっぽい低域のつぶれはなくなりました。低域の種類が違いますが必要な時は増設したファットスイッチが役に立ちますし。

蛇足ですがトーンについて。Keeley ModはC100だけ0.033ufに変えるように書いてありますが、C101の値の変更をしている方が結構いるようでした。そこで0.022ufや0.047ufを試してみましたがやっぱり0.033ufが合うようで、結果C100とC101は両方0.018ufから0.033ufに交換しました。そろえたほうがいいのかな？よくわからないんですけどこのほうがトーンの効きが広くなってファットスイッチもより効果的になったようです。

今回も国内外のいろいろな方のModを参考にさせていただきました。ありがとうございました！

Fender Bullet Deluxe 1981年製 修理依頼

知り合いからの依頼でBullet Deluxeの修理と調整。シリアルナンバーは頭がE1(Eighty One)から始まっているので8１年製。珍しいので記録として残しておきます。

あまり詳細は分からないんだけどテレキャスヘッドでボディーもテレキャスター風。
発売当時中途半端なシリーズとして認識ありです。

なかなか切れのいい音で小ぶりなボディーはホールド性がいい感じです。ネックのスケールは通常の25.5インチのレギュラースケールでナット幅も41㎝なので普通のテレキャスターネックですね。
でもヘッドシェープはテレキャスターに比べるとちょっとイビツですね。

ピックアップセレクターの接触不良とネックの反りを修正してブリッジ駒の高さ、オクターブも調整。普通に弾きやすくしました。

ピックアップはムスタングタイプのピックアップカバーで中はプラスチックベースのピックアップ。まあ廉価版のギターですからパーツは安く抑えてるんでしょうね。左がフロントで右がリア、ピックアップの向きが変えてありミックス時のノイズ軽減を狙ってると思われます。

ピックアップセレクターは国産の物に交換してあるようです。おまけに配線がちょっとおかしかったので通常のフロント、ミックス、リアに直しました。キャップはこの時期によく使われているセラコン。

小ぶりで色もかわいいしちょっとはしくなりました。オーナーは小学生の女の子。お父さんからのおさがりのようです。なんか素敵ですね。

Neil BlenderからのFAX

１９８８年、G&Sのニール・ブレンダーからもらったFAX。G&S懐かしいです。彼特有のイラストいいですね。Neat Bledyはペンネームなのかな？ニールの板は独特なグラフィックとスケートスタイルが合わさって一部のスケーターに人気があったんです。

当時セールスマネージャーだったヘンリー・へスターはオールドスケーターでした。サンディエゴの工場で何回かあったことがあるんだけど、ビジネスで送ったFAXのコメントをたまたまニールが読んで返信をくれたようです。当時物凄くうれしかったな～。

確かにカリフォルニアは車での移動が基本。いやになっちゃうのも分かります。結局来日は果たせなかったのかな？知らないだけで来日してたのかもしれません。

ARION Tubulator MTE-1 Mod

おなじみのツブレーターのModです。以前参考にさせていただいたサイトは消えてしまい非常に残念です.。それから色々な方の書き込みを参考に改良をかさねて来ました。おかげさまで今ではメインの歪みになっています。これもまた誰かの参考になれば良いなと思い記録としてアップしておきたいと思います。

This is a modification guide of known Arion Tubulator to improve buffer sound, gain stage and so on.

前から気になっていた名前ですが調べてみました。多分英語のTubulateが語源だと思います。意味はチューブ状とかチューブ化するという意味なので、その気持ちを込めた造語なんだと思います。なのでチューブレートするチューブレーターなんですね。

それでは以下その詳細です。

＜LED交換＞
<LED exchange>

3mmの高輝度でいいでしょう。その際R1の抵抗を外しジャンパーで繋いでください。暗かったLEDが明るくなります。
Change dark red LED to high-broghtness LED. Remove R1 register and put jumper wire. It improve the brightness when you use AC adapter. I recommed to use clear LED so you can see on/off on outside stage.

＜音瘦せの改善＞
<Improve tone suck and input range>

入口のコンデンサC15とC4が0.033ufで何故か二重になっています。一般的な回路に合わせるためにC15を外してジャンパーで繋ぎましょう。そしてC4を0.1ufに変更します。続いてC17を1ufから2.2ufの無極性(Muse)電解コンデンサ（なければ無極性でなくてもOK）に交換します。この部分はバイパス音とエフェクト音共通です。

Replace C15(0.033uf) capacitor with jumper due to duplication with C4 cap (0.033uf) on input line. And change C4 to 0.1uf to make input wide range. Change C17(1uf) to 2.2 uf muse electrolytic cap for improvement of sound quality. Those changes will effect to both bypass and effected signal.

C15, C4 そしてC16

　　　　　　　　　　　　　　　　　　　　　　

C17

そしてバイパス音が影響するC16を0.1ufの電解コンデンサから1ufのフィルムコンデンサに交換します。これでカットされていたハイとローが出るようになりバイパス音も原音に近づいたと思います。

Change C16 (0.1uf) electrolytic cap to 1uf film cap to improve bypass signal.

＜クリッピングの非対称化＞
<Asymmetric Clipping>

まずD5とD6のダイオードを外して直列になるように繋ぎます。繋いだダイオードは基盤の向きに合わせてどちらかに戻して半田付けします。もう片方にはダイオードを一つだけ向きを合わせて戻します。ダイオードは整流用でも音波用でもさっき外したLEDでもいいと思います。

Remove D5and D6 diode and connect in series. Put it back to D5 or D6. Install any other diode in D5 or D6 whick is not in use. So this will be 2:1 asymmetric clipping. Famous BOSS OD-1 has 2:1 assymetric clipping and produces Tube like gain.

とにかく２：１の非対称にします。BOSSのOD-1などは非対称らしく非対称のほうがチューブライクな歪になるらしいです。まあ好みなのでいろいろ試してみると面白いです。ただLEDにすると少し歪にくくなる傾向にありました。写真ではとても見ずらいんですが自分は手持ちの同じダイオードに足を足して入れてみました。

You can try any diode conbination in D5 and D6. The symmetric 2:2 clipping also works good. The 2:2 will be strong and clear tone. Also you can use red LED, it'll be more dark sound... anyway try any combination and find your sound.

結構好みの歪になったのでこれにしてみましたが、BOSSのBD-２のModでは1N4002を勧めていましたね。

I like this 2:1 clipping so I used this. Also 1N4002 diode was recommended by people who modded BOSS BD-2.

＜増幅部の定数変更＞
<Gain Stage>

まずは低音から高音まで音質がしっかりするようにR9を4.7KΩから1KΩ、C7を0.056ufから0.22ufに交換します。続いて歪の質を向上させるためR7を47KΩから10KΩとR3を8.2KΩから10KΩに交換します。

To improve tone range low to high, change R9(4.7k) to 1k, C7(0.056uf) to 0.22uf film cap. To improve gain quality, change R7(47k) to 10k, R3(8.2k) to 10k.

C7とR9

R7, R3, C6, C11

最後にトーンポットの1番と3番の間に10KΩの抵抗を繋ぎ10Kポットを5Kとして働かせます。これは倍音の調整をしているそうでトーンの効きがジャキっとするそうです。

Add 10k register between 1 and 3 lug of tone pot. This will make 10k pot to 5k pot and it creates more overtone.

基盤の裏側につけると楽です

It's easy to add reg on back side of the PCB

＜オプション＞最後にC6とC11の電解コンデンサをタンタルコンデンサに交換します。小さい値の電解コンデンサは音響特性が悪いのでより良いものに変えるということみたいですね。まあ質のいいコンデンサなら何でもいいと思いますが、TSはここが0.22ufのタンタルを使ってるのでそういった意味もあると思います。

<Option> Change C6 and C11 electrolytic cap to 0.22uf tantalum cap to improve sound quality. (Famous Tube Screamer has 0.22uf tantalum cap)

あとはICソケット化してOpAmp交換もありです。手持ちの古いBOSSのPSM-5/Power Supply & Master Switchに艶有4558DDが二個付いてたので外してMTE-1に乗せてみました。

Install OpAmp spcket for swapping any 4558 opamps. I installed 80's 4558DD removed from BOSS PSM-5.

解体したPSM-5のケースだけ余ったので、いくつか持ってるMTE-1を一つリハウスしてみました。ちょっと大変でしたが赤く仕上って結構気に入ってます。

Rehouse a Tubelator to BOSS PSM-5 for better look....

ここまでいろいろな方のモディファイを参考にさせていただきました。皆さんありがとうございました。安物好きの私にとってはとても楽しいModになりました。

Thank you for people who posted Tubelator modification previously. I combined those information as one.

Fender Pro Junior ちょっと良いMod

2014年の3月に手に入れたPro Juniorです。けっこう良い改造ができたので記録残しにアップ。

アリオンのチューブレーターはMod目的で入手。詳細はまた次回です。

手に入れてすぐに回路上で音に関係ありそうなコンデンサを全てツイードトーンのMallory150'sに交換してみました。これは以前FenderのBlues Deville 212のコンデンサアップグレードで実証済みで、確実に出音が良くなります。チューブアンプはオーディオもギターアンプもコンデンサの影響大ですからね。特にパワー管周りのコンデンサとカップリングコンデンサは重要です。Blues Deville 212ではこの交換により小さな音でも音濁りなく使える音が出るようになりました。

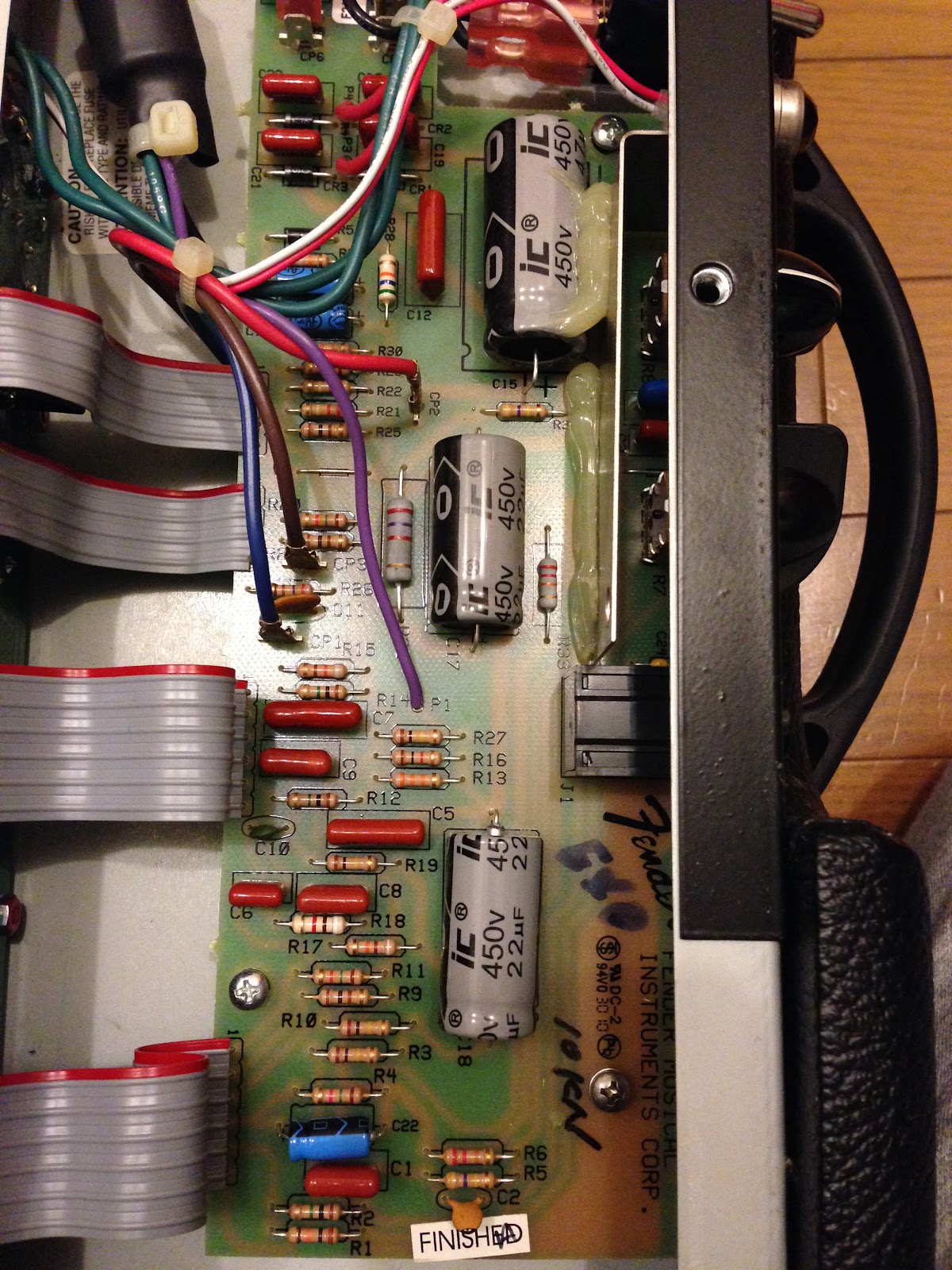

オリジナル基盤。これから濃い朱色のコンデンサを交換します。自分のはPro Junior IIIで2005年にリバイズされたものです。ネットで回路図は簡単に手に入るので興味がある人は試してみてください。回路図から見るとC1, C3, C4, C5, C6, C7, C8, C9などが主な音の通り道です。数値を変えるわけではないので音質が上がるだけで音が変わるわけではありません。でも確実に音質は一段上がります。

そしてもう一つがハムノイズの改善。気になっていた人は多いんじゃないでしょうか？正直自分はあまり気にしてなかったんだけど、真空管アンプに詳しい親父から有効な改善方法を教えてもらい興味が出て来たので早速実践しました。単純に整流回路の電解コンデンサの容量を上げて直流電流を綺麗にするわけです。これはダイオードで整流している回路だけに有効なんだそうです。真空管で整流している場合この改造はチューブに負担がかかるので球の寿命を縮めてしまうようです。チューブの場合は450ufぐらいまでが妥当だと言うことなのでこの回路は整流管を使う場合は普通なんじゃないかと思われます。

以前2番目の12AX7を低出力の12AU7に差し替えて見た事があり、これでもノイズを減らす事ができます。ただこの球はパワー管のドライバーみたいな物で出力を下げると音圧も下がりなんか物足りなくなってしまってだめでした。

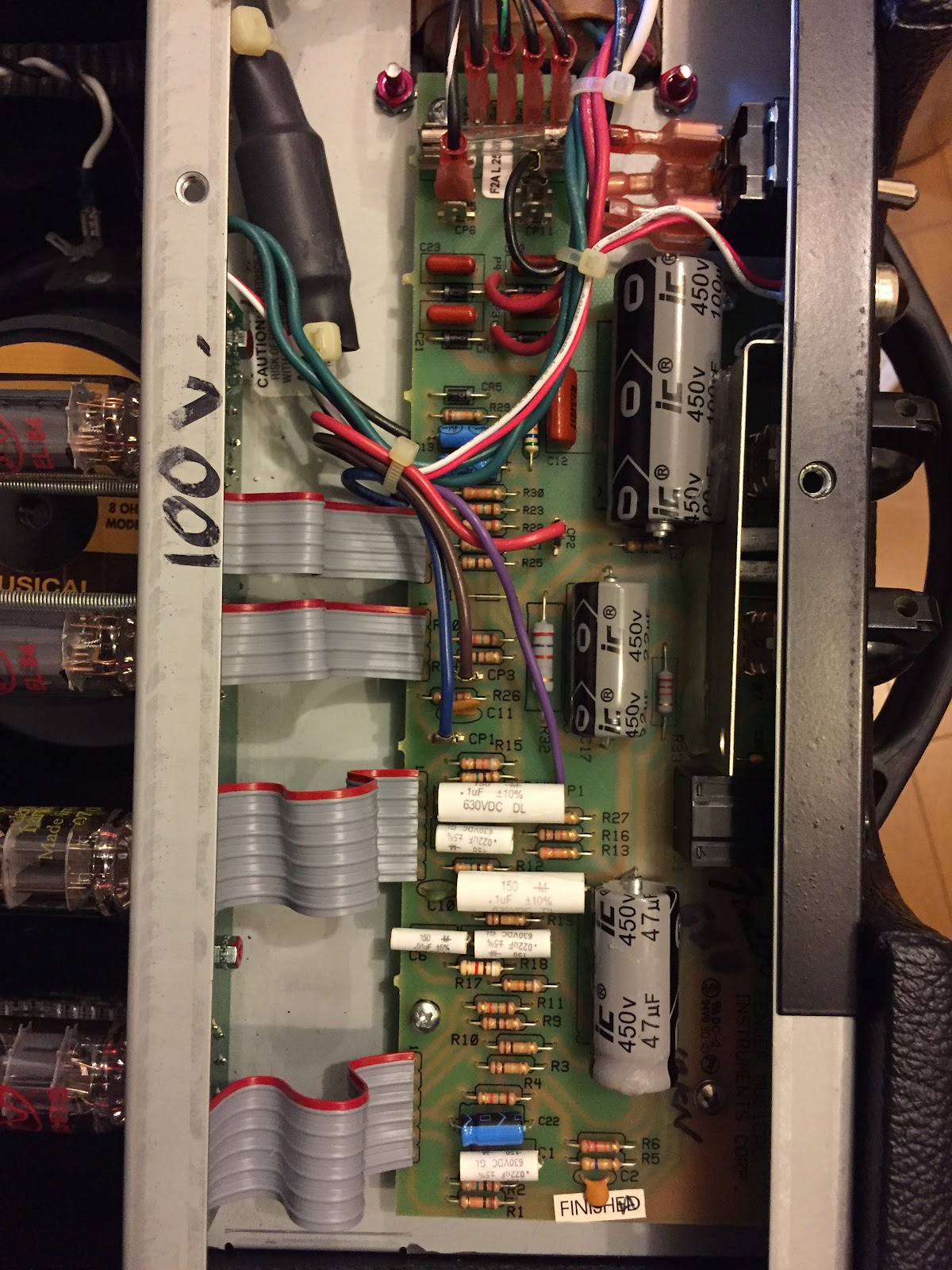

下はの写真は全て交換した後の状態です。

基板上のC15の47uf/450Vを100uf／450Vに交換。これで大体の直流電源がきれいになります、そして外した47uf/450VをさらにC18の22ufと交換します。なぜ同じ22ufなのにC17じゃなくC18かと言うと回路図で"Z"と書かれているところにかかるプレート電圧がC18から出ているからです。これはプリ管と2番目の12AX7に電流を供給しているからだそうで、ここの電流を綺麗にするとノイズが減るということらしいです。（交換後はコンデンサが振動で足折れしないようにホットボンドなどで固定してください。）

実際交換して見ると100ufでかいな〜！結果ですが確かに静かになりました。理屈が分かる人には当たり前なんでしょうがね。自分は詳しくないのでなるほどね～ってな感じなんですがね。これも興味がある人は自己責任で試してみてください。さすが親父サンクス！

チューブはプリ管にJJの双極マッチ物。パワー管のドライブ用はエレハモ、パワー管はJJのマッチドペアに交換してあります。コンパクトなのにラウドで本当にいいアンプです。今回は納得のModでした。

2年ぶりのストラトキャスター

2年ぶりの書き込みは2年ぶりのストラトキャスター。今回は弦ゲージを10-46から12-52にしたいということで調整依頼。では早速見てみましょう。さすがにアコギのライトゲージ並みの張力、トレモロブリッジ浮きまくりです。これじゃスプリングを張り足さないと流石に3本じゃ無理です。おまけに太過ぎるゲージは元々のナットの溝には収まらない。3弦なんか完全に溝から飛び出てます。

まずはブリッジの調整。スプリングを2本足して5本掛け。なんかこれだけで大体バランス取れちゃったみたいだけど、正確にチューニングしてからスプリングの張力を2本のビスで微調整。ちょっとフロートするぐらいに合わせました。それから一度弦を緩めてネックを外して反り調整です。弦が太い分かなりしめこみました。ネックを戻して再チューニング。大体狙った感じにバランスがとれたかな、いや〜しかし12ゲージは太いね。流石に弾きにくいから少しでも弾きやすくしましょう。問題のナットから取り掛かります。ナットの溝を全ての弦が綺麗にはまるように幅と高さを調整。続いてブリッジのコマの高さを揃えて下げるとだいぶマシになってきた。これなら押し弦だけならあまり太さを感じないかな。

仕上げです。アームダウンすると結構チューニングが狂うんだな〜、このタイプはしょうがないんだけどね。そこで鉛筆の登場。ナットの溝を左右に擦るようにカチカチと何回か擦ると溝の中に鉛筆の芯の削りカスが溜まります。はい、そうですカーボンですね。これだけでかなり弦の滑りは良くなります。アーム使うとシャープしがちだけどあまり狂わなくなりました。

最後に試しにトレモロアームがブラブラしないようにするスプリングを挿入。まあ締めが甘いとまだブラブラするけどいつもの位置まで締めると好きなところで止まり、つかみやすいかもです。俺はアーム使わないから必要ないんだけど、このスプリング使ってる人多いみたい。最後の最後にボリュームのガリ取り、接点復活剤で一発クリアー。今回はこれで完了です。
